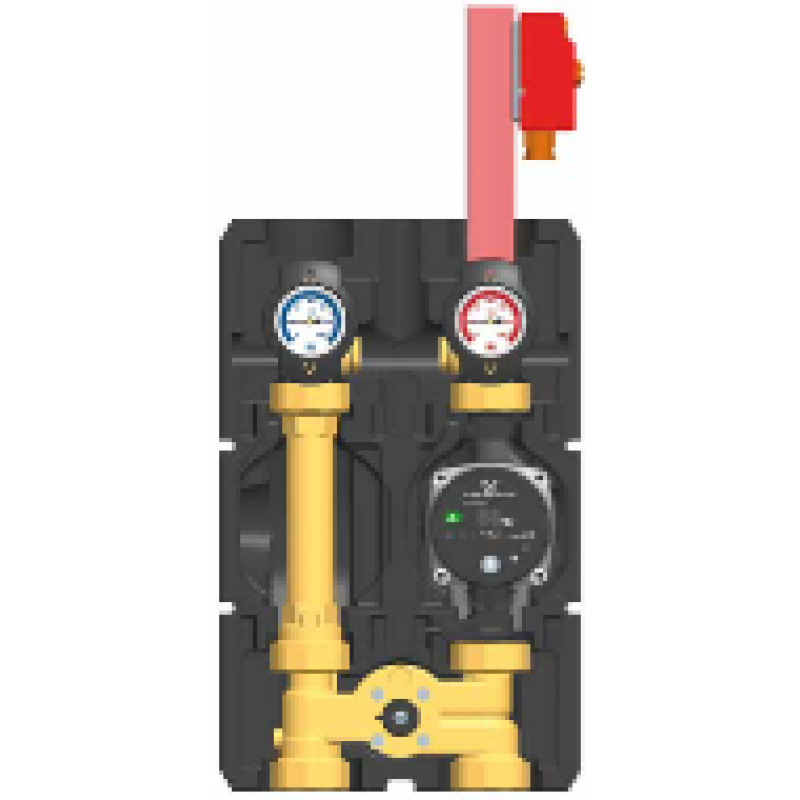

HeatBloC K33MAX - DN 25 Circuit à régulation constante, vanne mélangeuse 3 voies, bypass 0-50 %

HeatBloC K33MAX - DN 25 Circuit à régulation constante, vanne mélangeuse 3 voies, bypass 0-50 %
HeatBloC K33MAX - DN 25 Circuit à régulation constante, vanne mélangeuse 3 voies, bypass 0-50 %
  • Modèle: HeatBloc K33MAX DN25
  • Poids: 7.00
  • Id: 1391
0,00€
H.T : 0,00€

Options disponibles

 • pour des planchers ou murs chauffants thermiquement régulés
• pour installations de chauffage basse température
Groupe de robinetterie prémonté pour circuits de chauffage
Raccords à joint plat, filetage extérieur 1½"
écrou-raccord 1½" inclus pour le montage sur collecteurs modulaires PAW. À l'aide des
accessoires de montage PAW il est possible de faire une installation en version murale sur
console.
Soupape de régulation thermique (ajustable), évite que la température de départ dépasse
la température maximale réglée. La soupape de régulation est aussi ajustable, afn que la
température maximale peut être adaptée à l'installation (40 - 50 °C).
Bypass, ajustable de l'avant, étant ouvert, le bypass augmente la quantité d'eau circulée et
baisse la température de départ.
Thermostat d'applique réglable de 20 °C - 60 °C, un dépassement de la température préréglée
génère un contact qui déconnectera la pompe.
Pompes
précâblées avec câble de 2 m, pompe ALPHA avec connecteur coudé, complètement
prémontée, intégrée précisément dans l'isolation, soumis à un test sous pression, avec
numéro de série
Clapet anti-thermosiphon dans la vanne mélangeuse,
annule tout bruit de la pompe électroniquement réglée, pouvant être ouvert, 200 mm CE,
chargé par ressort, également approprié à un montage horizontal ou à l'envers.

Les rampes départ et retour peuvent être échangées simplement sur site, la vanne
mélangeuse peut être facilement modifiée.
Moyennant un supplément, le HeatBloC est livré avec départ à gauche.
Soupape de régulation thermique, réglable
Fonctionnement

1. La soupape thermique ouvre le départ de la vanne mélangeuse complètement, aussi
longtemps que la température de l'eau départ de l'échangeur de chaleur (consommateur)
est inférieure à la température de départ réglée à la soupape thermique.
2. Aussitôt que l'eau de départ atteigne la température réglée (+/- 5 K) à la soupape de régulation
thermique, la soupape commencera à fermer le départ du ballon / collecteur modulaire et
ouvrira dans les mêmes proportions le bypass retour (venant des consommateurs). L'eau
froide venant du bypass retour se mélange avec l'eau chaude du départ. En fonction de la
température, la soupape de régulation thermique ouvrira ou fermera le départ du ballon /
collecteur modulaire.
3. Lors de montée en température sur le départ, aussi bien que de montée en température du
retour consommateur, la soupape thermique empêchera l'entrée de l'eau plus chaude. La
température de départ vers l'échangeur de chaleur / consommateur est constante à +/- 3 K.


DONNÉES TECHNIQUES
 Matériaux
    RobinetteriesLaiton
    JointsEPDM / NBR
    IsolationEPP
Données techniques
    Plage de régulation40-50°C
    Pression nominale8 bar
   Température max. de service110 °C
   Valeur Kvs4,0
Equipement
   Thermostat d'applique20-60°C
Dimensions
   Raccord producteurfil. ext. 1½", joint plat
   Raccord consommateurfiletage intérieur 1"
   Entraxe125 mm
   Longueur d'installation345 mm
   Largeur250 mm
   Hauteur396  mm

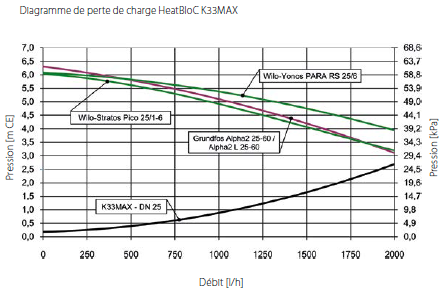

Plage d'utilisation recommandée max.
   Différence de température
   10 K jusqu'à 1380 l/hjusqu'à 16 kW
Groupe de robinetterie prémonté pour circuits de chauffage

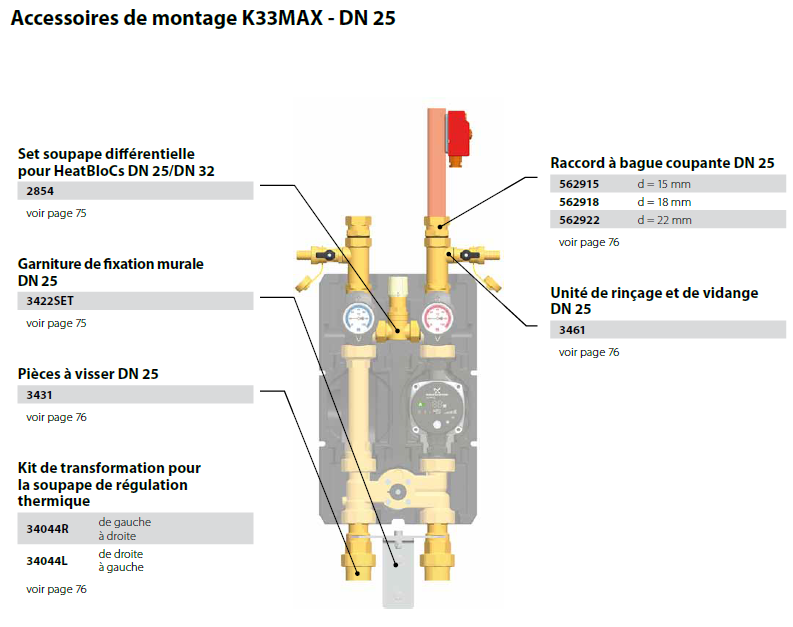

Exemple d'accessoires optionnels


Groupe de robinetterie prémonté pour circuits de chauffage







ImageDésignationModèlePrixQuantité
Garniture de fxation murale DN 25Garniture de fxation murale DN 25 [1338]3422SET
  • 59,68€
Pièces à visser DN 25Pièces à visser DN 25 [1342]3431
  • 9,70€
Kit de transformation pour la soupape de régulation thermique de départ à droite à départ à gaucheKit de transformation pour la soupape de régulation thermique de départ à droite à départ à gauche [1349]34044L
  • 50,80€
Kit de transformation pour la soupape de régulation thermique de départ à gauche à départ à droiteKit de transformation pour la soupape de régulation thermique de départ à gauche à départ à droite [1350]34044R
  • 49,49€
Raccord à bague coupante DN 25 - 15 mmRaccord à bague coupante DN 25 - 15 mm [1339]562915
  • 14,04€
Raccord à bague coupante DN 25 - 22 mmRaccord à bague coupante DN 25 - 22 mm [1340]562922
  • 15,56€
Raccord à bague coupante DN 25 - 18 mmRaccord à bague coupante DN 25 - 18 mm [1341]562918
  • 14,46€
Unité de rinçage et de vidange DN 25Unité de rinçage et de vidange DN 25 [1343]3461
  • 94,64€
