Ballon préparateur ecs, solaire et chaudière, avec deux registres de chauffe ESS-PU 400 - 400litres

Marque: Huch
Modèle: ESS-PU 400
ID:

Ballon préparateur ecs, solaire et chaudière, avec deux registres de chauffe ESS-PU 400 - 400litres

(0 avis) • Écrire un avis mod. : -25001 s

1 485,24€

2 199,00€

H.T : 1 237,70€

Quantité

Ajouter au panier

Buy Now Question?

Ajouter à la liste de souhaits Ajouter au comparatif

Ballon solaire ESS-PU

Déscription produit

Ballon vertical en acier S235JRG2 avec 2 serpentins
Emaillage selon DIN 4753 Partie 3, extérieur avec un primaire
Anode de protection magnésium 1¼“ conformément à la norme DIN 4753 partie 6
Doigts de gant pour sondes inclus
Thermomètre inclus dans la livraison
Filetage 1½“ pour permettre la connexion d’une résistance chauffante
Trappe de visite 180 x 110 x LK 150
Toutes les connexions externes sont à portée plate
Isolation en PU sans CFC d’une épaisseur de 50mm et jaquette en matière synthétique couleur RAL 9006 ( possible en RAL 9010;2002 et 5015)
Résistance à la pression 10 bar

Modèle du ballon		ESS-PU 200	ESS-PU 300	ESS-PU 400	ESS-PU 500
Capacité du ballon	[litre]	200	300	400	500
Diamètre sans isolation	[mm]	500*	500*	600*	650*
Diamètre avec isolation	[mm]	600	600	700	750
Isolation	[mm]	50*	50*	50*	50*
Hauteur ace isolation	[mm]	1232	1697	1660	1783
Hauteur de renversement	[mm]	1370	1800	1800	1970
Surface de chauffe échangeur haut/bas	[m²]	0,6/0,8	0,8/1,2	1,0/1,5	1,2/1,8
Contenance liquide échangeur haut/bas	[litre]	3,8/5,0	5,0/7,5	6,3/9,4	7,5/11,3
Débit échangeur haut/bas ***	[m³/h]	0,7/1,2	1,0/1,6	1,2/2,0	1,4/2,4
Perte de charge haut/bas ***	[mbar]	30/70	35/90	45/120	55/250
Valeur de performance** NL		1,23/3,6	1,8/8	2,1/11	2,5/14
Capacité de puisage en continu haut/bas selon DIN 4708 (10°/80°/45°)	[l/h]	410/710	605/970	720/1180	830/1400
T° Max. /P. Max volume ECS	[°C/bar]	95/10	95/10	95/10	95/10
T° Max / P. Max registre de chauffe (serpentin, échangeur)***	[°C/bar]	160/25	160/25	160/25	160/25
Eau Chaude/Froide, filet ext.(KW/WW)	[pouces]	G1	G1	G1	G1
Circulation (Z), filet ext.	[pouces]	G ¾	G ¾	G ¾	G ¾
Echangeurs (VL/RL), tous filet ext.	[pouces]	G ¾	G ¾	G ¾	G ¾
Résistance chauffante(E-HZG) filet int.	[pouces]	G 1½	G 1½	G 1½	G 1½
Diamètre nominal trappe d'inspection (RFL)		DN 110	DN 110	DN 110	DN 110
Piquages sonde /doigts de gant		doigt de gant, diamètre intérieur 9 mm
Connexion thermomètre		Thermomètre M8, livré

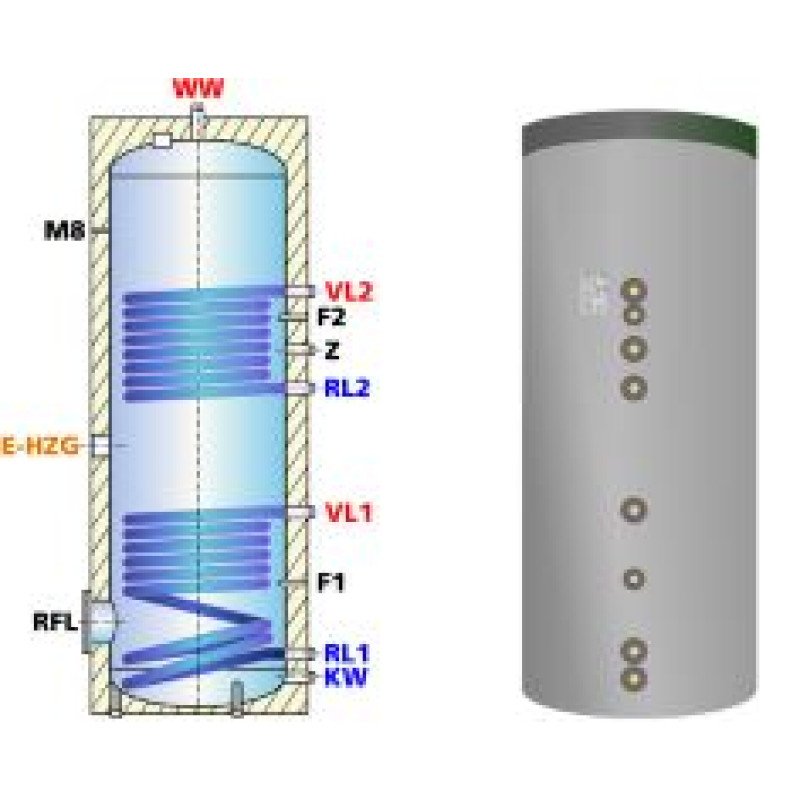

Dimensions (hauteur du sol)		ESS-PU 200	ESS-PU 300	ESS-PU 400	ESS-PU 500
KW (piquage eau froide)	[mm]	110	110	127	128
RL1 (retour échangeur solaire)	[mm]	180	180	205	205
VL1 (allée échangeur solaire )	[mm]	630	580	635	685
RL2 (retour chaudière)	[mm]	780	945	965	1020
Z ( piquage circulation eau chaude sanitaire)	[mm]	880	1045	1065	1125
VL2 (allée chaudière)	[mm]	990	1215	1261	1325
WW (piquage eau chaude sanitaire)	[mm]	Pour tous les ballons, sur le dessus
E-HZG ( hauteur emplacement résistance filetée)	[mm]	705	770	770	920
Poids	[kg]	85	114	166	215
isolation non amovible * Pour atteindre l'indexe de performance la puissance de chaudière doit être supérieure à la puissance de soutirage continue *** le medium utilisé est de l'au à l'état liquide uniquement
