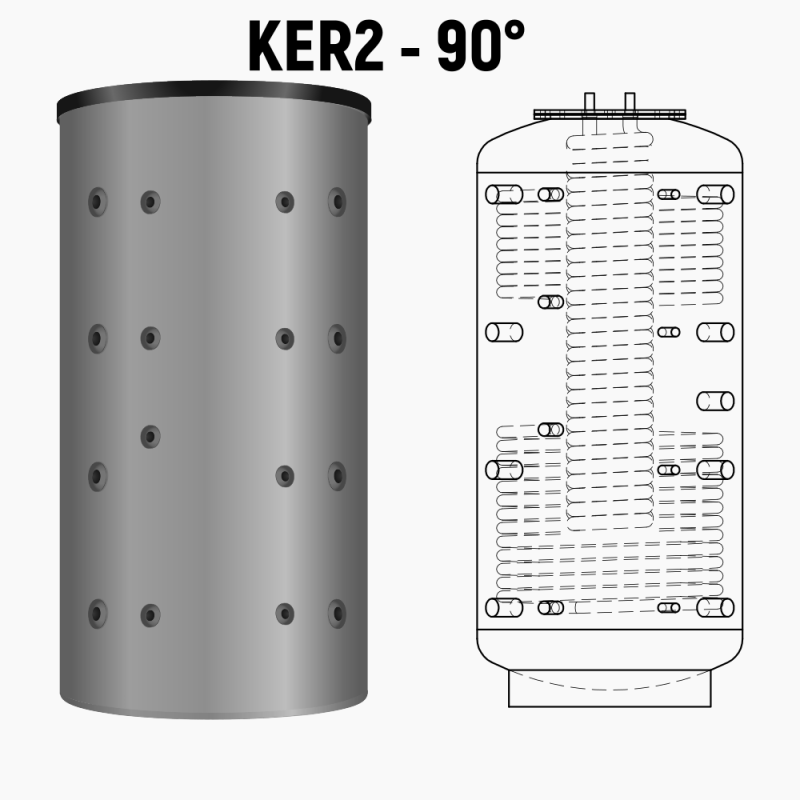

Ballon tampon combiné multifonctionnel hygiénique à production instantanée d'eau chaude sanitaire KER2 1079, anti-légionelle, volume 1079 litres avec 29 litres d'ECS instantanée, avec deux registres de chauffe, version angle 90°

Ballon tampon combiné multifonctionnel hygiénique à production instantanée d'eau chaude sanitaire KER2 1079, anti-légionelle, volume 1079 litres avec 29 litres d'ECS instantanée, avec deux registres de chauffe, version angle 90°
Ballon tampon combiné multifonctionnel hygiénique à production instantanée d'eau chaude sanitaire KER2 1079, anti-légionelle, volume 1079 litres avec 29 litres d'ECS instantanée, avec deux registres de chauffe, version angle 90°
  • Modèle: KER2 1079-90
  • Poids: 180.00kg
  • Id: 2206
à partir de 2 580,00€
H.T : 0,00€

Options disponibles

Destinée au stockage d'eau de chauffage et à la préparation d'eau chaude sanitaire, cette gamme de ballon combiné avec tube inox cannelé (AISI 316L) pour la préparation instantanée d'ECS est disponible sous les références:
  • KE sans échangeur supplémentaire
  • KER avec 1 échangeur
  • KER2 avec 2 échangeurs
Cuve en acier S235JRG2 de qualité, brut sur la face intérieure et primaire appliqué sur la face extérieure Pression maximale tampon 4,5 bar, température maximale 95°C Disponible soit avec 2 registres (échangeur tubulaire), soit avec 1 registre ou encore sans registre. Utilisable avec différentes sources de chaleur (Bois, fuel, gaz, PAC...) Isolation ERP-Ready disponible Produit de fabrication allemande.

Les ballons sanitaires mixtes de TWL disposent d'un échangeur thermique à tube annelé en inox de taille généreuse pour une préparation parfaite de l'eau chaude sanitaire. L'échangeur thermique est monté dans le ballon via une plaque à brides avec un joint d'étanchéité et peut être démonté à nouveau pour des besoins de contrôle. Il est fabriqué dans un acier inox de haute qualité et est conçu de manière à ce que l'eau froide entrante refroidisse d'abord la zone basse du ballon tampon dans laquelle est aussi monté l'échangeur thermique solaire. Plus le ballon est froid dans sa partie basse et plus une installation solaire pourra fournir de chaleur.


Nos ballons sanitaires sont fabriqués dans de l'acier de qualité S235JR+AR selon la DIN 4753 et la DIN EN 12897. Les cuves sont brutes à l'intérieur,peintes monocouche à l'extérieur et présentent de nombreuses possibilités de raccordement. En plus de l'échangeur thermique en inox, on peut choisir jusqu'à deux autres échangeurs thermiques supplémentaires. En fonction des possibilités sur le site d'installation, nous proposons des dispositions des manchons de 90° à 180°. Nous pouvons réaliser des fabrications spéciales sur demande du client.

Dimensions et données techniques :

Ballon type KE / KER / KER2

 50080010791085
Diamètre sans isolationmm650790790850
Hauteur sans isolationmm1725183020402040
Cote de basculement sans isolationmm1753186520712080
Échangeur thermique à tube lisse (en bas)2,12,83,23,2
Contenance du serpentin (en bas)Litres13,117,420,120,1
Échangeur thermique à tube lisse (en haut)1,41,92,12,1
Contenance du serpentin (en haut)Litres8,812,113,413,4
pression admisebars4,5 (Ballon tampon) / 16,0 (Échangeur thermique à tube lisse)
température admise°C0 – 95 (Ballon tampon) / 0 – 110 (Échangeur thermique à tube lisse)
Échangeur thermique inox à tube annelé5,8 (échangeur de chaleur pour eau sanitaire)
Contenance du serpentinLitres29,2 (échangeur de chaleur pour eau potable)
pression admisebars10,0 (échangeur de chaleur pour eau potable)
température admise°C0 à 110 (échangeur de chaleur pour eau potable)
Quantité délivrée (eau chaude WW à 45 °C) **Litres221353405420
Poids du type KEkg122147157161
Poids du type KERkg157195211215
Poids du type KER-2kg178231251255

* La dénomination ne correspond pas au volume exact du ballon.
** pour une puissance de chaudière de 24 kW, une température du ballon de stockage de 65 °C et une température de 10 °C pour l'eau froide KW

Cotes de raccordement :

Dimensions (hauteur du sol)  50080010791085
AHauteurmm275295295295
RaccordFiletage intérieurRp 1 ½“Rp 1 ½“Rp 1 ½“Rp 1 ½“
SondeFiletage intérieurRp ½“Rp ½“Rp ½“Rp ½“
BHauteurmm665705775775
RaccordFiletage intérieurRp 1 ½“Rp 1 ½“Rp 1 ½“Rp 1 ½“
SondeFiletage intérieurRp ½“Rp ½“Rp ½“Rp ½“
CHauteurmm1055111512551255
RaccordFiletage intérieurRp 1 ½“Rp 1 ½“Rp 1 ½“Rp 1 ½“
SondeFiletage intérieurRp ½“Rp ½“Rp ½“Rp ½“
DHauteurmm1445152517351735
RaccordFiletage intérieurRp 1 ½“Rp 1 ½“Rp 1 ½“Rp 1 ½“
SondeFiletage intérieurRp ½“Rp ½“Rp ½“Rp ½“
EHauteurmm86091010151015
RaccordFiletage intérieurRp 1 ½“Rp 1 ½“Rp 1 ½“Rp 1 ½“

VL 1 (départ)

(échangeur thermique en bas)

Hauteurmm755825860860
RaccordFiletage intérieurRp 1“Rp 1“Rp 1“Rp 1“

RL 1 (retour)

(échangeur thermique en bas)

Hauteurmm275295295295
RaccordFiletage intérieurRp 1“Rp 1“Rp 1“Rp 1“

VL 2 (départ)

(échangeur thermique en haut)

Hauteurmm1445152517351735
RaccordFiletage intérieurRp 1“Rp 1“Rp 1“Rp 1“

RL 2 (retour)

(échangeur thermique en haut)

Hauteurmm1125120513901390
RaccordFiletage intérieurRp 1“Rp 1“Rp 1“Rp 1“
HHauteurmm1675178019901990
RaccordFiletage intérieurRp 1“Rp 1“Rp 1“Rp 1“

KW / WW

(échangeur thermique eau potable)"

Hauteurmm1725183020402040
RaccordFiletage extérieurR ¾“R ¾“R ¾“R ¾“

Isolations Ökoline

l'isolation efficace pour votre stockage
Pour maintenir la chaleur produite par le corps, l'être humain s'enveloppe de vêtements et empêche de cette manière qu’elle ne soit inutilement perdue. Avec un ballon de stockage pour les systèmes de chauffage, le besoin est le même.
En effet, il est important de protéger la chaleur générée afin qu'elle ne soit pas perdue dans la chaufferie, et qu'elle puisse être utilisée là où elle est nécessaire. Afin d'atteindre un tel objectif de maintient de chaleur corporel, mettre une veste sur une veste, ou sur un pull est une solution que nous mettons plus ou moins tous en œuvre. Pour les ballons TWL, cette solution de double ou multiples épaisseurs est reprise dans la gamme d’isolations Ökoline. Le but étant d’atteindre de meilleures propriétés d'isolation. De cette façon, le ballon de stockage peut atteindre une efficacité maximale.

Chez TWL, vous pouvez choisir parmi 4 isolations de stockage différentes: en commençant par le modèle de base, qui vous donne déjà la classe d'efficacité énergétique D, jusqu'à notre isolation haut de gamme, qui vous permet même d'atteindre la classe A.

ÖkoLine est synonyme d'isolations innovantes


Imagem

Les isolants ÖkoLine sont constitués d'une combinaison intelligente de différents matériaux isolants dans différents endroits, ce qui améliore considérablement les propriétés d'isolation thermique. Les isolations sont munies d’entailles longitudinales pour les rendre l'isolation flexibles.
Du côté du stockage, les isolations sont munies d'un insert en molleton de fibres de polyester de 20 mm, qui confère à l'isolant sa précision d'ajustement sur le récipient et une finition optimale. Une installation facile est possible à tout moment. L'isolation est recouverte d'une couche galbée et peut être fermée avec une fermeture à glissière.

En plus d’excellentes propriétés d'isolation et de faibles pertes de chaleur, nos nouvelles isolations ÖkoLine se caractérisent par une installation facile pendant la saison froide.
Chaque chauffagiste connaît le problème : l'isolation en mousse souple est difficile à installer à basse température. Souvent, il semble impossible de fermer l'isolation.
Souvent, le résultat d'un assemblage fastidieux est que l'isolation éclate ou que la fermeture à glissière est endommagée. Ce n'est pas le cas avec notre isolation. Le développement constant de notre isolant TLBÖkoLine jusqu'à l'isolation ÖkoLine-A actuelle prouve les avantages de notre choix. Ainsi, la famille ÖkoLine réalise non seulement des pertes de chaleur significativement meilleures que l'isolation non tissée, mais aussi un excellent rapport qualité-prix.

Nous avons testé un réservoir de stockage de 1000 litres avec une isolation en mousse de PU solide de 90 mm et nous l'avons comparé à un conteneur identique avec une isolation amovible de 120 mm d'ÖkoLine-B, le résultat impressionnant:

Mousse PU solide: 2,67 kWh / 24 h de perte de chaleur

ÖkoLine-B: 1,91 kWh / 24 h de perte de chaleur

L'isolation Ökoline-D ( anciennement TLB Ökoline)

ImagemL'isolation est composée de 80 mm de polystyrène expansé et 20 mm de nappe de fibres de polyester. Avec cet isolation et l'utilisation des bouchons Ökoline pour isoler les raccordement inutilisées, l'isolant peut atteindre dans un volume de stockage de 1000 litres la classe énergétique D.

  • Environ 10% de déperditions thermique en moins par rapport à une isolation en mousse conventionnelle ou une isolation en laine polaire
  • Très bon rapport qualité-prix
  • Faible poids de 13 kg/m3

(Attention: Depuis septembre 2017 Classe d'efficacité D uniquement autorisée à partir de plus de 2000 ltr.).

L'isolation Ökoline-C ( anciennement ERP Ökoline)
Imagem

L'isolation est constituée de 80 mm Néopor (alliage de styrène et de graphite de granit) et 20 mm nappe de fibres de polyester. Avec cet isolation et l'utilisation des bouchons Ökoline pour isoler les raccordement inutilisées, l'isolant peut atteindre dans un volume de stockage de 1000 litres la classe énergétique C.

  • Environ 30% de déperditions thermique en moins par rapport à une isolation en mousse conventionnelle ou une isolation en laine polaire
  • isolation de sol inclus
  • Faible poids de seulement 15 kg / m3

L'isolation Ökoline-B ( anciennement Ökoline-Profi )


Imagem

L'isolation est constituée de 100 mm Néopor (alliage de styrène et de graphite de granit) et 20 mm nappe de fibres de polyester. Avec cet isolation et l'utilisation des bouchons Ökoline pour isoler les raccordement inutilisées, l'isolant peut atteindre dans un volume de stockage de 1000 litres la classe énergétique B.

  • Environ 50% de déperditions thermique en moins par rapport à une isolation en mousse conventionnelle ou une isolation en laine polaire
  • isolation de sol inclus
  • Faible poids de seulement 15 kg / m3

La nouvelle isolation Ökoline-A , couches multiples


Imagem

En fonction du volume de stockage, l'isolation est constituée de différentes épaisseurs de matériau allant du Neopor (gris, polystyrène spécialement revêtu), de molleteon en fibres de polyester et de panneaux à vide partiellement installés. Grâce à cette isolation et à l'utilisation des bouchons Ökoline pour isoler les raccordement inutilisées vous pouvez atteindre la classe d'efficacité A.

  • Environ 65% de pertes de pertes de chaleur en moins par rapport à l'isolation classique en mousse souple ou en non-tissé.
  • Isolation de plancher supplémentaire
  • un faible poids.
Volumel50080010791085
Isolation Ökoline-C C C C C
Déperdition en veillekWh/24h2,152,492,923,14
PertesW89,6103,8121,7130,8
Diamètre du ballon avec isolationmm8509909901050
Hauteur avec isolationmm1770187020802080
Poids de l'isolationkg12151718

Volumel50080010791085
Isolation Ökoline-B B B
B
B
Déperdition en veillekWh/24h1,501,751,912,36
PertesW62,572,979,698;3
Diamètre du ballon avec isolationmm890103010301090
Hauteur avec isolationmm1820192021302130
Poids de l'isolationkg13161819

Volumel50080010791085
Isolation Ökoline-A A A A --
Déperdition en veillekWh/24h1,401,651,74--
PertesW58,368,872,5--
Diamètre du ballon avec isolationmm95010701070--
Hauteur avec isolationmm187019702180--
Poids de l'isolationkg183236--
